在一些大功率的開關電源規劃電路內總能看到電源輸入端有一個繼電器，它有什么用呢？其實繼電器接在輸入端，是用來短接軟發動熱敏電阻下降靜態功耗的。
關于有些電力設備來說，下降功耗特別關鍵，在NTC熱敏電阻上的功耗不能忽略不計。這時候能夠在NTC熱敏電阻上并聯一個繼電器。

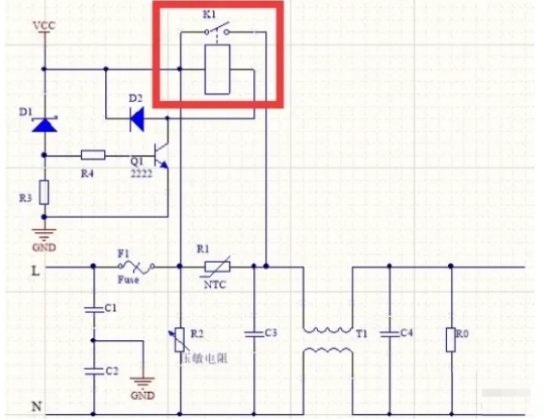

VCC是輔助源電路，比方5V或12V。
開關電源中初期階段繼電器是斷開的。當VCC逐漸達到自身電壓的時候，穩壓二極管D1導通，三極管Q1翻開，繼電器K1閉合，相當于把限流NTC熱敏電阻R1短路。
在開關電源開啟的瞬間，會給整流橋后的大電解電容充電，此時會有很大的瞬間發動電流；一般情況下，用NTC熱敏電阻在電路中按捺浪涌電流，而在電路正常作業時因?yàn)槔^電器閉合把熱敏電阻短路，這樣既起到了按捺浪涌電流的作用，也下降了功耗，而且還能延長熱敏電阻的使用壽命。
綜上述便是開關電源需要在輸入端安裝繼電器的原因了。
