開關電源在起動時，會產生較高的浪涌電流，因此必須在電源的輸入端設備防止浪涌產生的軟啟動設備，才可以有用地將浪涌電流減小到答應的范圍內。浪涌主要是由濾波電容充電引起，在開關管初步導通的瞬間，電容對交流呈現出較低的阻抗。假如不采納任何維護措施，浪涌可接近數百A。

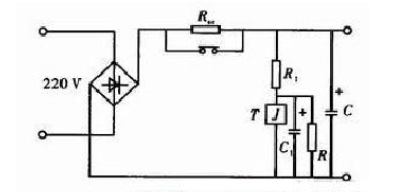

開關電源的輸入一般選用電容整流濾波電路如圖2所示，濾波電容C可選用低頻或高頻電容器，若用低頻電容器則需并聯同容量高頻電容器來承當充放電電流。圖中在整流和濾波之間串入的限流電阻Rsc是為了避免浪涌受到?jīng)_擊。合閘時Rsc束縛了電容C的充電電流，經過一段時間，C上的電壓到達預置值或電容C1上電壓到達繼電器T動作電壓時，Rsc被短路完成了啟動。一同還可以選用可控硅等電路來短接Rsc。當合閘時，由于可控硅截止，經過Rsc對電容C進行充電，經一段時間后，觸發可控硅導通，然后短接了限流電阻Rsc。
開關電源中浪涌按捺模塊的運用

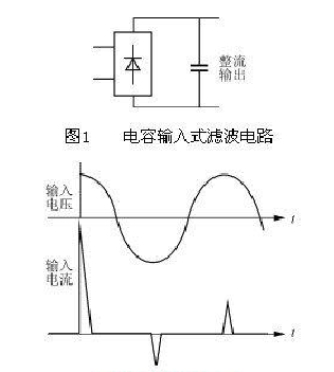

上電浪涌現在，考慮到體積，本錢等要素，大多數AC/DC變換器輸入整流濾波選用電容輸入式濾波辦法，電路原理如圖1所示。由于電容器上電壓不能躍變，在整流器上電之初，濾波電容電壓幾乎為零，等效為整流輸出端短路。如在最倒霉的狀況（上電時的電壓瞬時值為電源電壓峰值）上電，則會產生遠高于整流器正常作業電流的輸入浪涌，如圖2所示。當濾波電容為470μF并且電源內阻較小時，第一個電流峰值將逾越100A，為正常作業電流峰值的10倍。
浪涌會形成電源電壓波形凹陷，使得供電質量變差，甚至會影響其他用電設備的作業以及使維護電路動作；由于浪涌沖擊整流器的輸入熔斷器，使其在若干次上電進程的浪涌沖擊下而非過載熔斷。為避免這類現象產生，而不得不選用更高額定電流的熔斷器，但將呈現過載時熔斷器不能熔斷，起不到維護整流器及用電電路的作用；過高的上電浪涌對整流器和濾波電容器形成不可康復的損壞。因此，有必要對帶有電容濾波的整流器輸入浪涌加以束縛。
上電浪涌的束縛

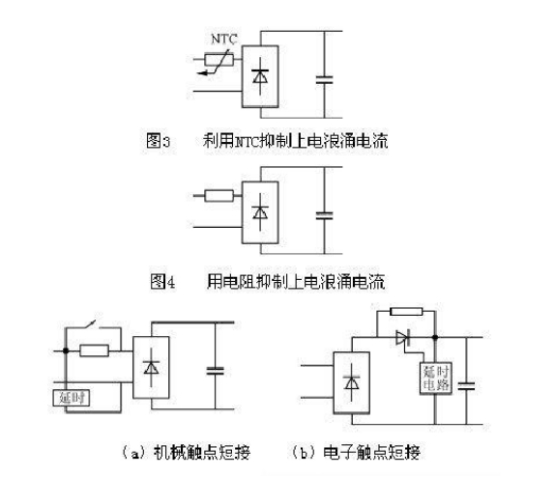

束縛上電浪涌最有用的辦法是，在整流器與濾波電容器之間，或在整流器的輸入側加一負溫度系數熱敏電阻（NTC），如圖3所示。運用負溫度系數熱敏電阻在常溫狀態下具有較高阻值來束縛上電浪涌，上電后由于NTC流過電流發熱使其電阻值降低以減小NTC上的損耗。這種辦法雖然簡略，但存在的問題是束縛上電浪涌性能受環境溫度和NTC的初始溫度影響，在環境溫度較高或在上電時間間隔很短時，NTC起不到束縛上電浪涌的作用，因此，這種束縛上電浪涌辦法僅用于價格低廉的微機電源或其他低本錢電源。而在彩色電視機和顯示器上，束縛上電浪涌則選用串一限流電阻，電路如圖4所示。最常見的運用是彩色電視機，這種辦法的優點是簡略，可靠性高，答應在寬環境溫度范圍內作業，其缺陷是限流電阻上有損耗，降低了電源功率。事實上整流器上電處于穩態作業后，這一限流電阻的限流作用已完結，僅起到耗費功率、發熱的負作用，因此，在功率較大的開關電源中，選用上電后經必定延時后用一機械觸點或電子觸點將限流電阻短路，如圖5所示。這種束縛上電浪涌辦法性能好，但電路復雜，占用體積較大。為使運用這種按捺上電浪涌辦法，象僅僅串限流電阻相同方便，本文推出開關電源上電浪涌按捺模塊
上電浪涌仰制模塊
帶有限流電阻的上電浪涌仰制模塊
將功率電子開關（可所以MOSFET或SCR）與控制電路封裝在一個相對很小的模塊（如400W以下為25mm×20mm×11mm）中，引出3～4個引腳，外接電路如圖6（a）所示。整流器上電后開端一段時間，外接限流電阻仰制上電浪涌，上電浪涌完畢后，模塊導通將限流電阻短路，這樣的上電進程的輸入電流波形如圖4（b）所示。很顯然上電浪涌峰值被有用仰制，這種上電浪涌仰制模塊需外接一限流電阻，用起來很不方便，如何將外接電阻省掉將是電源設計者所希望的。
